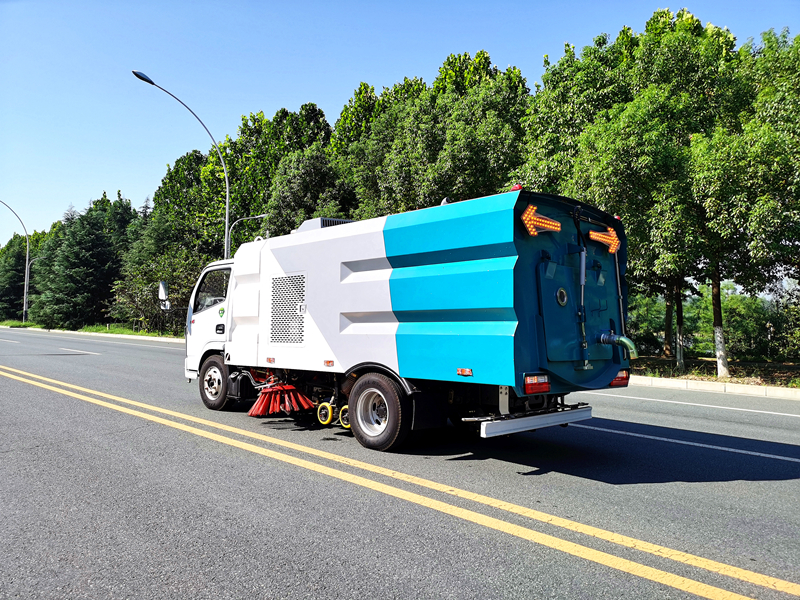

东风小多利卡3308洗扫车国六
所属栏目：洗扫车
联系人：彭经理 联系电话：137 7413 3111 联系人：文经理 联系电话：134 6971 1222
地址：湖北省随州市高新技术开发区
超长质保
专业团队
全程监督
合作共赢
来电咨询，优惠多多！
全方位高清图展示
具体参数
【整车技术参数】 | |||||
产品** | 华通牌 | 公告批次 | 333 | ||
产品名称 | 洗扫车 | 产品型号 | HCQ5075TXSEQ6 | ||
总质量(Kg) | 7360 | 罐体容积(m3) | |||
额定载质量(Kg) | 1780 | 外形尺寸(mm) | 6200,5998×2000×2660,2600 | ||
整备质量(Kg) | 5450 | 货厢尺寸(mm) | ×× | ||
额定载客(人) | 准拖挂车总质量(Kg) | ||||
驾驶室准乘人数(人) | 3 | 鞍座**大载质量(Kg) | |||
接近角/离去角(°) | 27.7/13 | 前悬/后悬(mm) | 1055/1837,1055/1635 | ||
轴荷(Kg) | 2640/4720 | **高车速(Km/h) | 110 | ||
备注 | 该车用于清扫、清洗路面垃圾，主要装置为箱体及洗扫系统装置；随底盘选装前面罩，前保险杠，前组合灯具，前雾灯，排半驾驶室。侧面防护装置由专用装置替代，后防护装置材料材质：Q235，连接方式：螺栓连接，后部防护装置截面尺寸(宽×高)50×120(mm)，后部防护离地高度：350mm。ABS型号/厂家：ABS/ASR-12V-4S/4M/襄阳东风隆诚机械有限责任公司。 | ||||
【底盘技术参数】 | |||||
底盘型号 | EQ1075SJ3CDF | 底盘名称 | 载货汽车底盘 | ||
**名称 | 东风牌 | 生产企业 | 东风汽车股份有限公司 | ||
轴数 | 2 | 轮胎数 | 6 | ||
轴距(mm) | 2700,2950,3308 | ||||
轮胎规格 | 7.00R16 | ||||
钢板弹簧片数 | 6/6+5,3/3+3 | 前轮距(mm) | 1525,1519 | ||
燃料种类 | 柴油 | 后轮距(mm) | 1498,1516,1586,1670 | ||
排放依据标准 | GB3847-2005,GB17691-2018国Ⅵ | ||||
【发动机参数】 | |||||
| 发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) | ||
| D20TCIF1 YCY24140-60 CY4BK461 Q23-115E60 | 昆明云内动力股份有限公司 广西玉柴机器股份有限公司 东风朝阳朝柴动力有限公司 安徽全柴动力股份有限公司 | 1999 2360 3707 2300 | 93 103 95 85 | ||

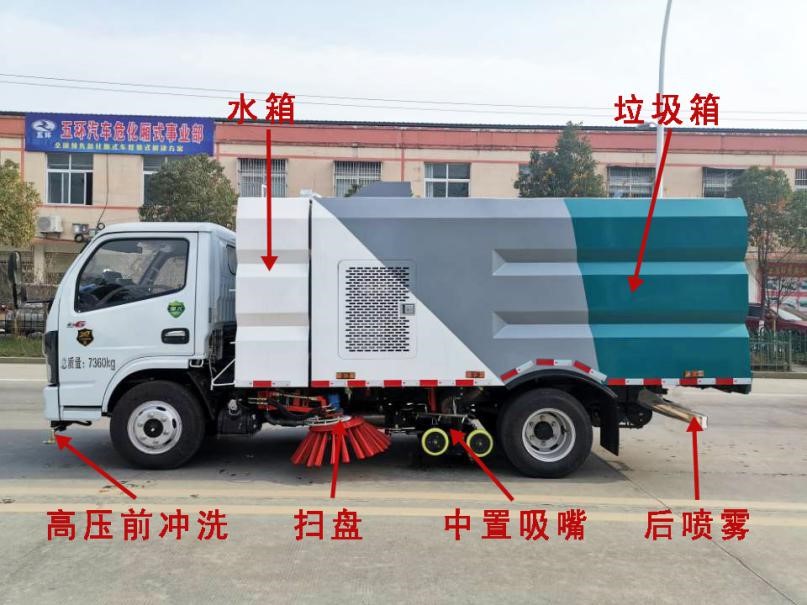

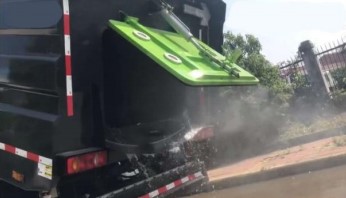

| 洗扫车是集扫路车、洒水车和高压清洗车 功能于一体的新型路面清洗设备，特别适用于 清洁城市道路路面、路缘、路缘石。对路面的
粉尘有着传统扫路车、洒水车、高压清洗车无 法做到的清洁功能，能在一次作业中完成清 扫、高压清洗和垃圾、污水收集，而且具有高
压喷雾降尘功能。洗扫车采用“中置两立扫+ 中置宽幅吸嘴+内置高压水喷杆+左、右高压侧 喷杆”装置结构。 水箱容积3立方，垃圾箱容积2.5立方。 |

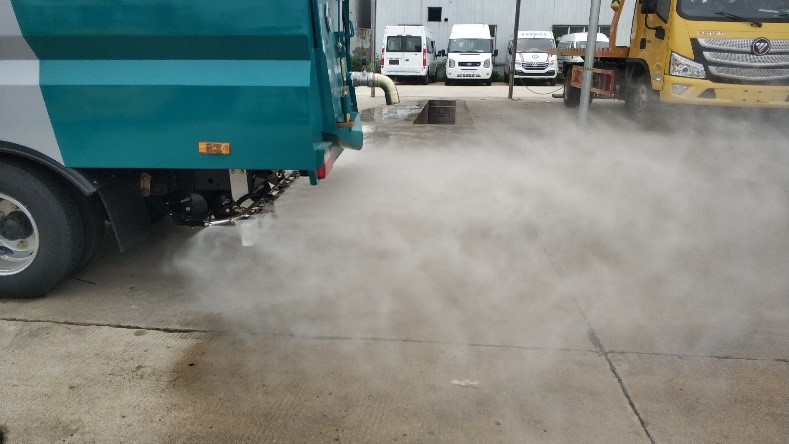

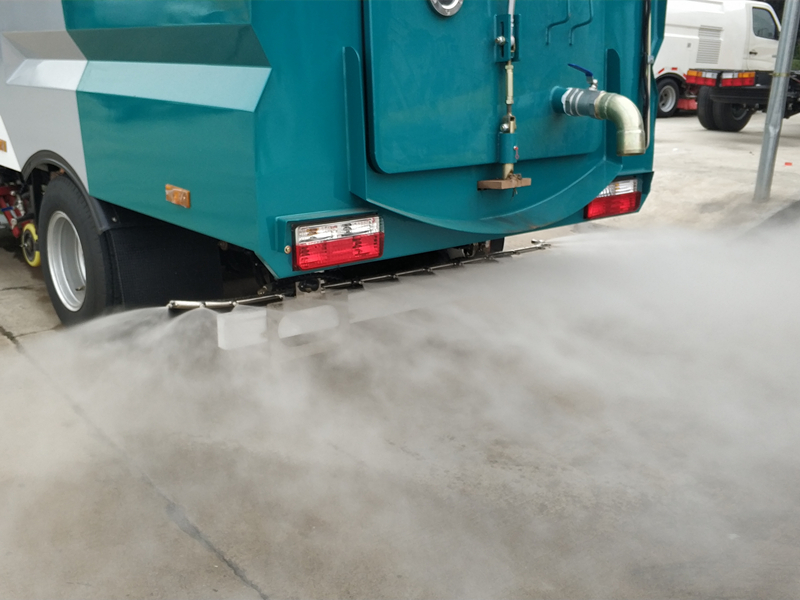

| 由GTM高压水泵产生的后喷雾，可以在洗扫过程中对路面进行喷洒保湿，起到美化路面的作用。 |

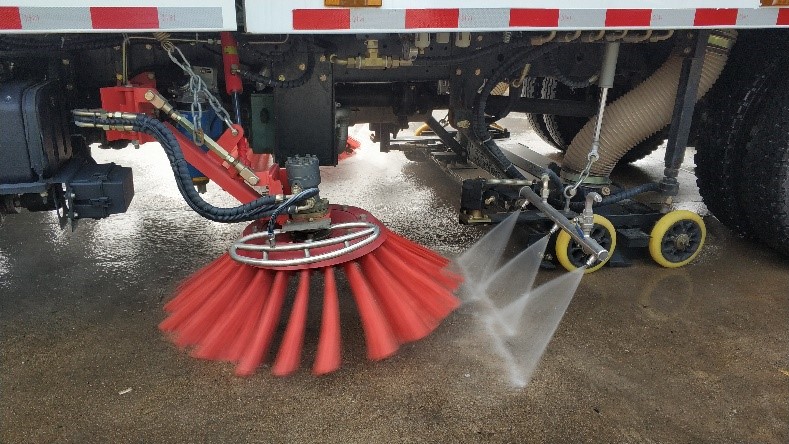

| 左右喷杆安装在吸盘上，随吸盘升降，结 构简单紧凑，保证喷水杆的离地高度固定不变，达到**佳清洗效果，可方便清洗路缘和石立面。 |
 | 厢体采用倾翻卸料，带高压冲洗自洁装置。垃圾箱自洁装置可在垃圾箱卸料时帮助卸料，冲洗附着在箱体内壁上的残留垃圾。 |

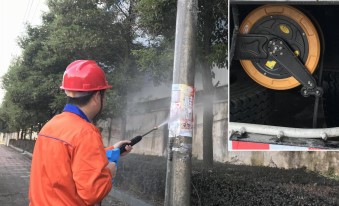

 | 洗扫车右后侧装有机械式自动卷绕冲洗卷盘，配 17m 高压软管，可用于清行车身和其 他需要清洗的地方。手持不锈钢喷**配快速接 头，能方便地与冲洗卷盘连接或脱开，产生的 高压水流可轻松冲去路边小广告。 |

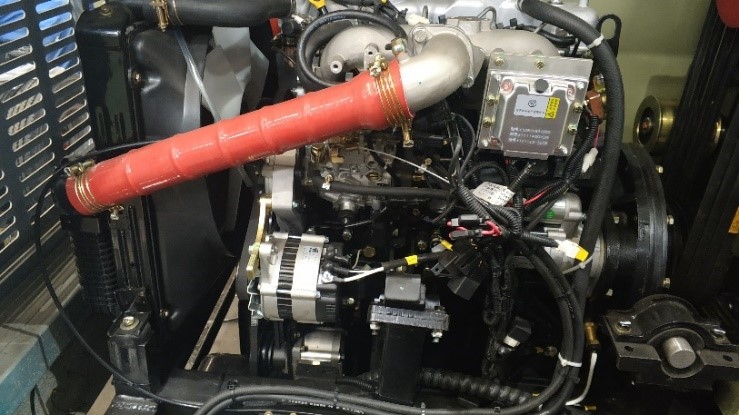

 | 副发动机：康明斯140副发动机和风机是清扫车的两大核心部件、副发动机为风机运转提供动力、使得路面 垃圾被吸入箱体内部存放，从而实现路面清洁作用。 |

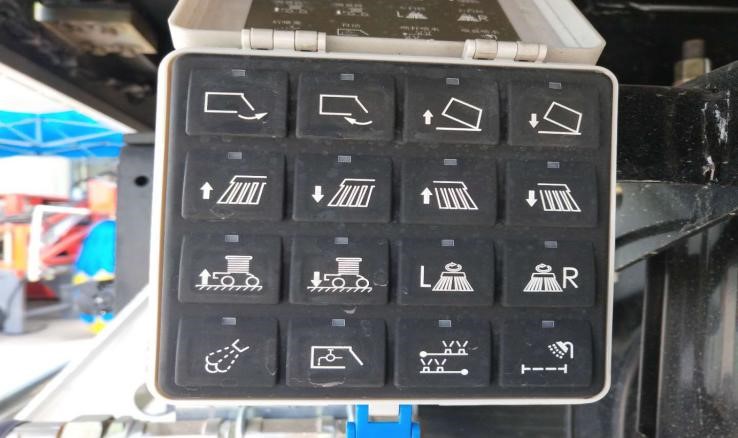

 | 驾驶室**开关：集成叠加设计，PLC驾驶室电液集中**，方便操作。 |

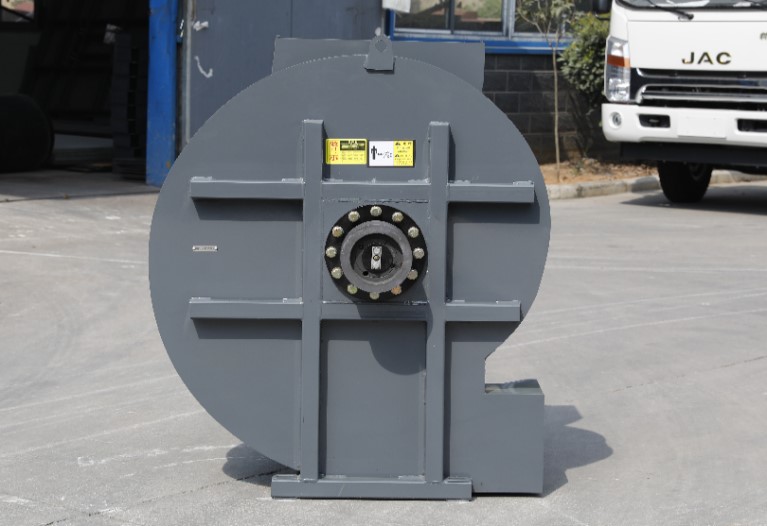

 | 风机：副发动机和风机是清扫车的两大核心部 件、副发动机为风机运转提供动力、使得路面 垃圾被吸入箱体内部存放，从而实现路面清洁 作业。风机采用大功率耐磨离心式免维护风机，无噪音，效率高风量大，使用寿命长。 |

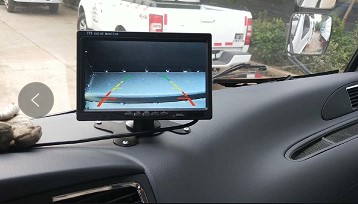

 | 监控屏：洗扫车车体右方和后方装有监视探头，实时监控作业情况并显示在驾驶室内显示屏上，**大限度的保证清吸效果。 |

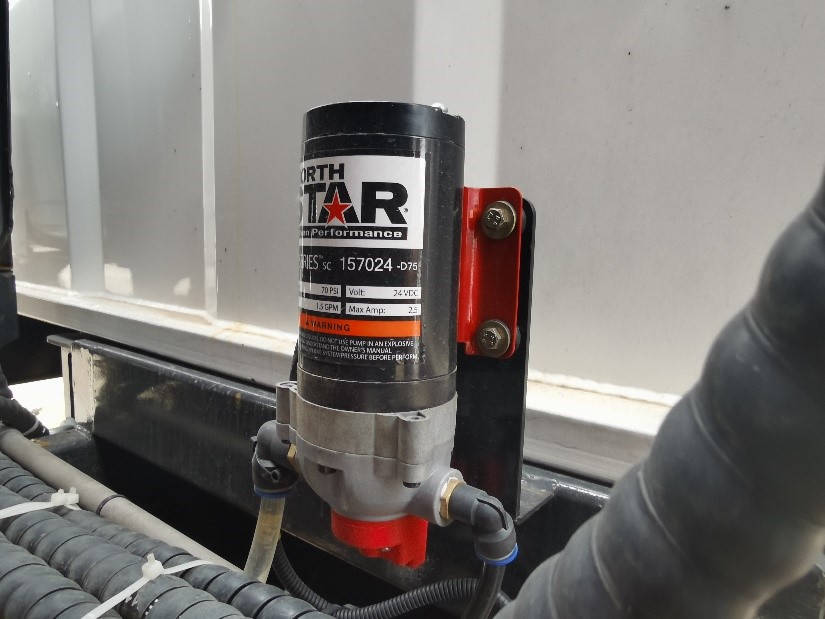

 | 电磁隔膜泵：北极星电子隔膜泵（一个），**扫刷上方 的喷水支架，有效对扫盘扫刷产生的二次扬尘进行抑尘。 |

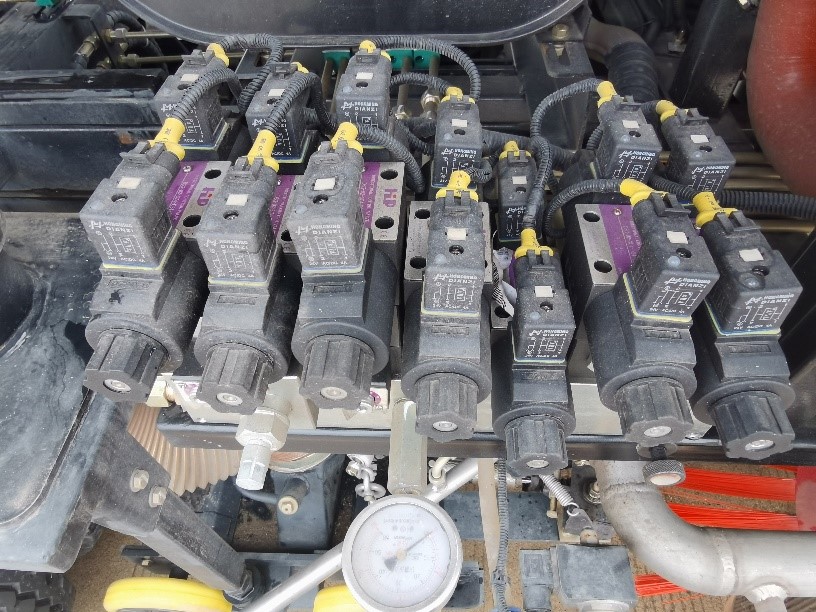

 | 电磁阀组：海普瑞斯电磁阀组是车辆液压系统的核心部件，**整车液压驱动，双向操作按钮，包括扫盘升降、吸盘升降、垃圾箱举升、后门开闭等一系列机械操作，随车配备的有电磁阀**盒罩，有效避免灰尘及垃圾物进入盒内。 |

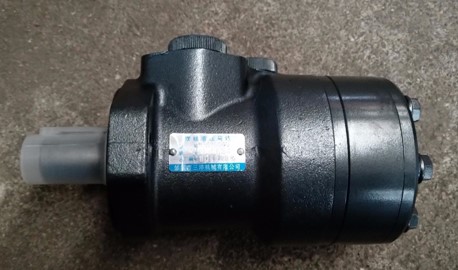

 | 马达：摆线马达采用三洋，能带动扫刷高速旋转，使用寿命长，稳定可靠，故障率低。 |

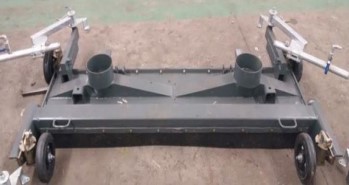

 | 吸盘、吸嘴：吸嘴内设有喷水杆，高压洗涤喷嘴布置在吸嘴内部，不但清洗效果好，还能**大限度减少高压水气流冲起污物产生的二次污染。 |

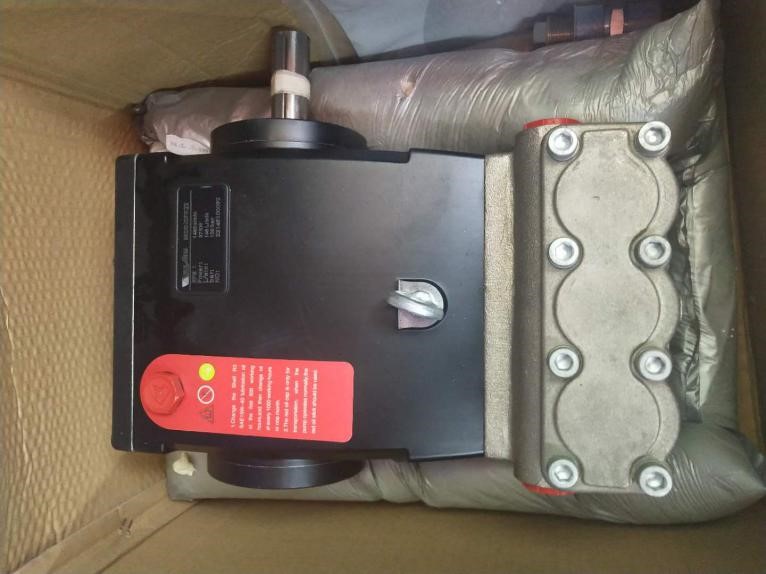

 | 高压水泵：采用GTM柱塞式高压水泵，流量合适，压力高，允许**大压力达到 12Mpa,耐腐蚀，不阻塞。 |
 | 尾部操作盒：装在车辆尾部，方便维修操作和排除故障。 |
 | 高压分水阀：高压分水阀是由高压卸荷阀和高压调压阀组成，卸荷阀的主要功能是自动**泵的卸荷或加载，能更好的保护高压水泵等关键零部件，为高压水路系统正常作业提供保障。 |

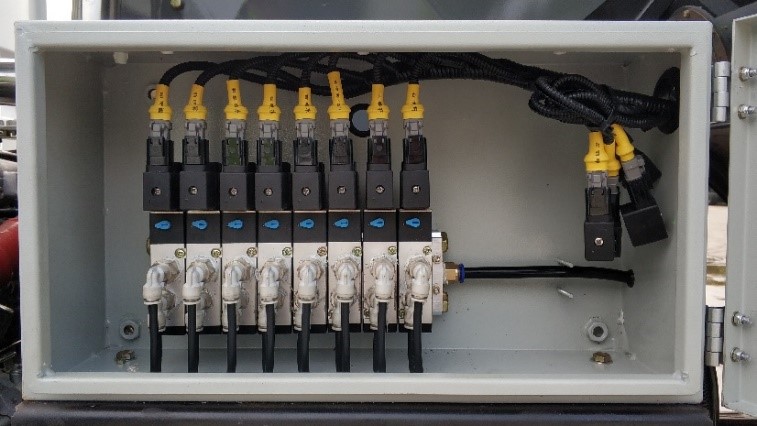

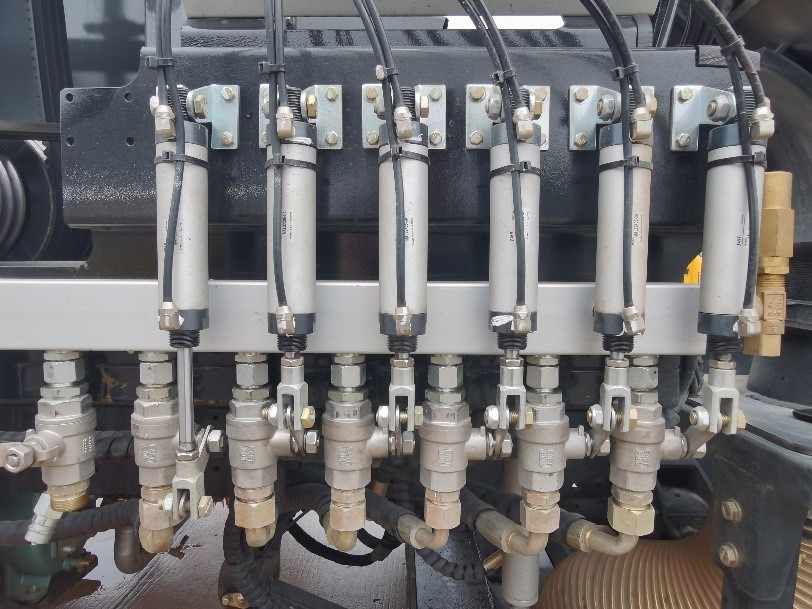

 | 气动**箱：实时查看气动**阀机械作业情况，也能**时间排查问题所在，降低气动阀故障率，延长车辆作业时长。 |
整车 | 车型 | 洗扫车 |
整车型号 | HCQ5075TXSEQ6 | |
外形尺寸 | 6200,5998×2000×2660,2600 | |
前悬/后悬（mm） | 1055/1837,1055/1635 | |
接近角/离去角（°） | 27.7/13 | |
总质量 | 7260 | |
整备质量 | 5450 | |
轴荷（前轴/中后轴）（kg） | 2640/4720 | |
底盘 | 品牌 | 东风 |
型号 | EQ1075SJ3CDF | |
驾驶室 | 多利卡 | |
轴距 | 3308 | |
轮胎 | 175R14LT 8PR | |
上装 | 副发动机 | 江铃64kw |
水箱/垃圾箱容积（m³） | 3/2.5 | |
清扫宽度 | 2.8 | |
清扫效率 | ≥98% | |
作业速度（km/h） | 5-20 | |
作业能力（㎡/h） | 56000 | |
垃圾箱**大举升角度/时间（°/s） | 40/30 |
洗扫车性能特点：
1、高压水泵****，可随时进行扫路作业或清洗作业功能的切换，集扫路车和清洗车于一体，一车多用，四季可用。
2、整车采用“中置二盘扫+中置V型喷水架+吸嘴结构”配置。
3、采用小流量高压水泵，清洗能力强；采用高压离心风机，抽吸能力强。
4、高压清洗系统采用"V型喷管和吸嘴无间隙高压喷嘴装置”布置形式。
5、采用污水排放装置，对污水、淤泥进行有效分离。可随时根据垃圾箱内污水情况将污水单独排放，有效延长洗扫车连续作业时间，提高作业效率。
6、垃圾箱具有自动倾翻卸料功能，内设高压清洗装置，可快速冲洗垃圾箱。
7、配备高压清洗**，能对全车进行自清洁。
8、扫盘、左右喷管伸缩臂具有避障保护装置。
9、采用CAN智能化总线**系统，驾驶室内即可实现操作所有动作的执行。
